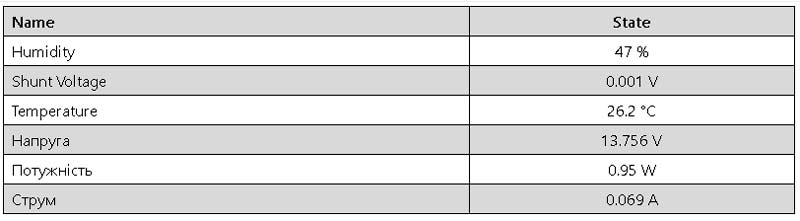

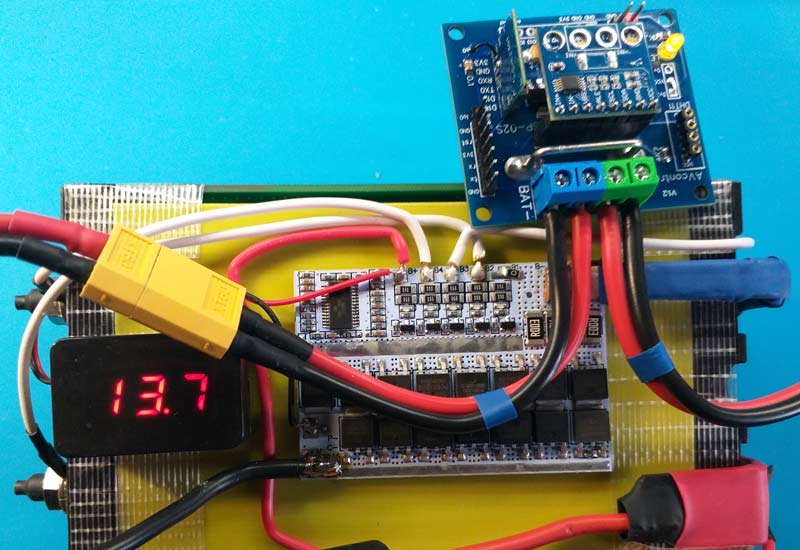

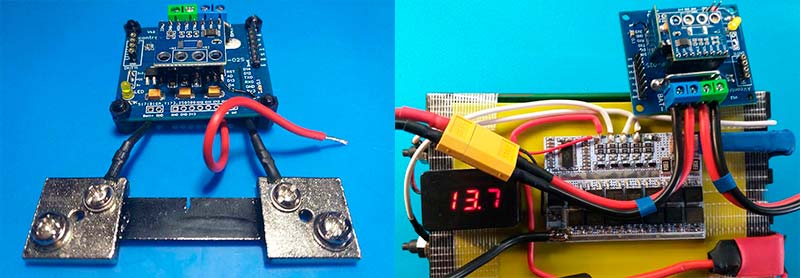

Модуль контроля заряду акумуляторної батареї, розумний шунт на ESP-02 та INA226, для автоматизаціїї та інтеграціїї в систему розумного будинку, призначений для відслідковування рівня напруги, струму споживання/заряджання акумулятора та температури і вологості в батарейному відсіку.
Пристрій підходить всім, хто має сервер HomeAssistant та досвід використання EspHome.
Автоматизацяї ввімкнення зарядного пристрою при зниженому заряді або підключення навантаження для зливу залишкової енергії від сонячних панелей. Може використовуватись з розумними розетками, в мінімальній конфігураціїї із однією сонячною панеллю, бесперебійником, акумулятором та зарядним пристроєм.

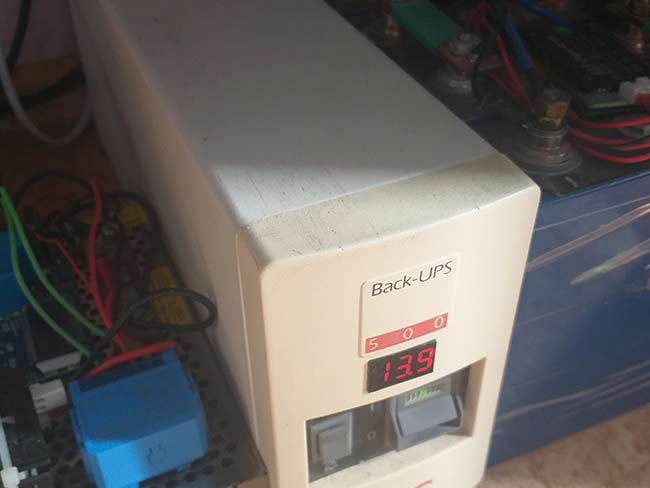

Наприклад: Сценарій вмикання зарядного пристрою через розумну розетку по нічному тарифу та в випадку зниженої напруги на батареї, та вимикання живлення бесперебіника вдень при повністю зарядженій батареї при роботі від сонця, для використання надлишків сонячної енергії без втрат.
Ось кілька сценаріїв ефективного використання батареї сонячної панелі та безперебійника у системі розумного будинку:
1. Оптимізація зарядки з урахуванням погодних умов
Опис: Якщо прогнозується похмура погода на наступний день, модуль керування збільшує зарядку батареї вночі за низьким тарифом, щоб забезпечити запас енергії.
Умови: Перевірка прогнозу погоди через Інтернет.
Якщо сонячне випромінювання очікується мало → збільшена зарядка вночі.
2. Автоматичне перемикання навантаження на сонячну батарею
Опис: У денний час, коли сонячна генерація є достатньою, модуль переводить живлення побутових приладів на сонячну батарею, знижуючи споживання мережі.
Умови: Рівень заряду акумулятора > 80%.
Достатня сонячна генерація.
Перемикає навантаження на сонячну батарею.
3. Використання залишкової енергії акумулятора перед заряджанням
Опис: Перед нічною зарядкою акумулятора система включає споживачі (наприклад, обігрівачі, бойлер) для використання залишкової енергії, мінімізуючи втрати.
Умови: Заряд акумулятора 30-50% перед нічною зарядкою.
Увімкнення навантажень до порогу мінімального заряду.
4. Пріоритетне живлення критичних навантажень
Опис: У разі розряджання акумулятора при недостатній сонячній генерації модуль відключає менш важливі прилади, залишаючи лише критичні (наприклад, сервер, освітлення).
Умови: Заряд батареї <20%.
Вимкнення некритичних навантажень.
5. Режим аварійного живлення при вимкненні мережі
Опис: Якщо мережа вимикається, система максимально дбайливо витрачає заряд акумулятора, включаючи лише основні пристрої.
Умови: Відсутність зовнішнього живлення.
Обмежене використання акумулятора до критичного рівня.
Ці сценарії допоможуть максимально ефективно використовувати сонячну енергію та продовжити термін служби батареї.
Додаткова інформація:
- INA226 ESPHome - esphome.io/components/sensor/ina226/
- Моніторинг DC струму та напруги INA226 - Дивитись на Youtube
- Підключення модулів / сенсорів до ESPHome - github.com/esphome/esphome-docs
- Налаштування ESPHome - dou.ua/forums
- Приклад конфігурації INA226 - завантажити
